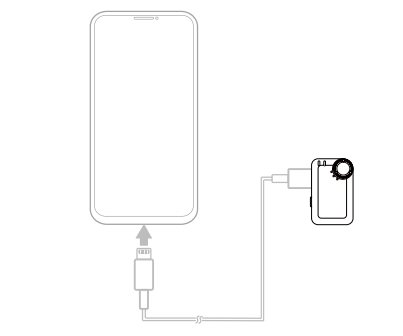

    如何連接 如果是Type-C接頭手機，直接將行動版接收器連接到手機即可 如果是Lightning接頭手機，需使用相機版接收器透過 USB-C to Lightning連接手機(可參考如何連接圖說)   發射器 + 相機版接收器 + 相機  1. 透過冷靴將接收器安裝到相機的熱靴 / 冷靴介面上  2. 使用 3.5 mm TRS 轉 TRS 纜線將接收器連接到相機  3. 將相機的錄製音量設定為最小，並將接收器的輸出音量設定為中度等級，以確保最佳的錄製效果。   相機接收器特殊功能 1. 降噪（僅限相機版 RX） 按 RX 音量旋鈕即可開啟 / 關閉 TX 降噪。 2.音量鎖定 - 僅限相機版 RX 按一下 RX 電源按鈕即可鎖定音量，再按一下即可解除鎖定。鎖定時，無法調整音量，但可 開啟 / 關閉降噪並進行模式切換。  3.靜音功能 - 僅限相機版 RX 按兩下相機版 RX 電源按鈕即可將所有連接的 TX 靜音，且再按兩下即可取消靜音。 4.模式切換（僅限相機版 RX） 長按音量旋鈕 3 秒即可切換頻道模式。藍 燈保持亮起，表示立體聲模式；綠燈保持 亮起，表示單聲道模式。 5.音量調整（僅限相機版 RX） 順時針轉動音量旋鈕即可提高音量，且逆 時針轉動即可降低音量。出廠預設音量設 定為中度等級，有三種等級可用：高、中和低。  教學影片 相關連結 說明書 筆試連結

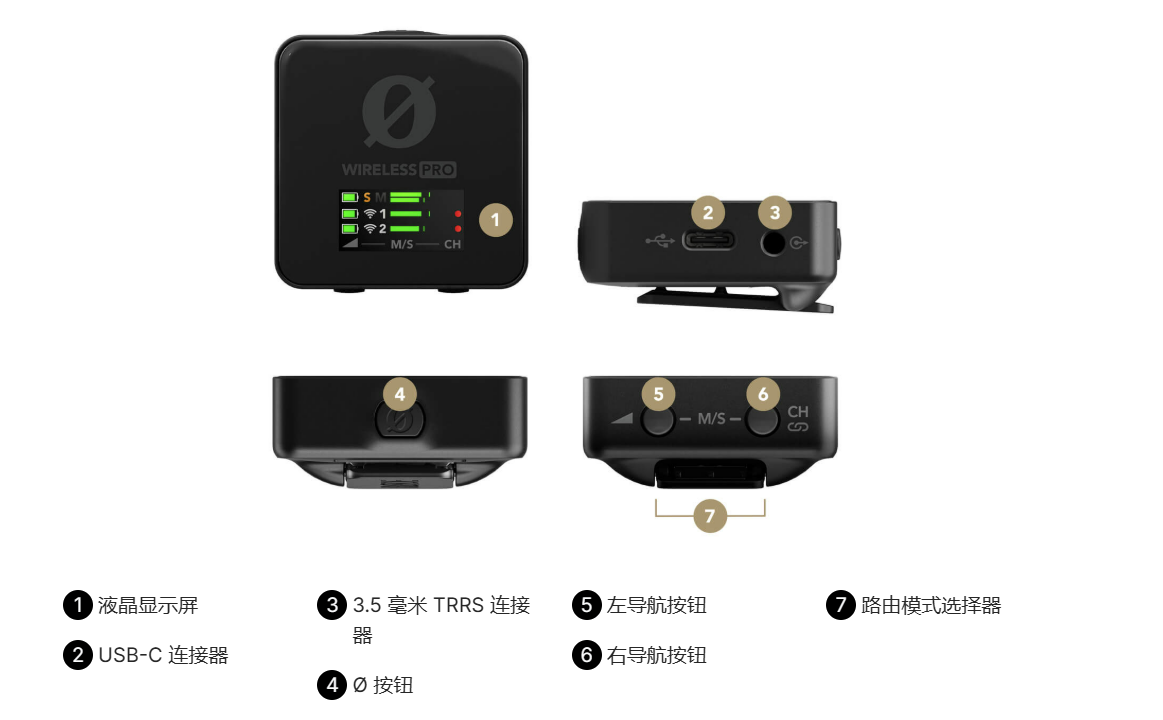

  簡介 Wireless PRO 隨附錄制廣播級無線音訊所需的一切設備，包括一個智慧充電盒、一對領夾式麥克風、防風罩、磁性夾和所有用於連接設備的必備線纜。系統本身由一對發射器和一個接收器組成。每個發射器都可透過內建麥克風或領夾式麥克風等外置麥克風接收音頻，領夾式麥克風可透過 3.5 毫米輸入端連接。音訊以無線方式傳輸到接收器單元，接收器單元透過 USB 或 3.5 毫米輸出端連接至相機/攝影機、智慧型手機、電腦或其他錄音設備。您也可以將音訊直接錄製到發射器上，靈活性極高。 啟動 每個發射器和接收器單元都配有一個“Ø”按鈕，可用作電源按鈕，並執行其他各種功能。只需長按此按鈕即可開啟或關閉裝置。預設情況下，Wireless PRO 發射器在未對且未錄製的情況下，會在 15 分鐘後自動關機，但可以透過 RØDE Central 的「超時」開關停用此功能。接收器不會自動關機。 充電 隨附的充電盒可為整個系統（兩個發射器和一個接收器）再充兩次電並充滿，總共可使用 21 個小時。只需將所有三個單元放入充電盒，確保接收器放在標有「RX」的插槽中，並且每個單元的 USB-C 連接埠與充電盒中的 USB-C 連接埠對齊，即可為 Wireless PRO 充電。當充電盒未連接電源時，按下其 USB-C 連接埠附近的按鈕，LED 指示燈即可顯示內部電池的狀態。電量充足時，指示燈呈綠色亮起；電量不足時，指示燈呈琥珀色；電量極低時，指示燈呈紅色；電量即將耗盡時，指示燈呈紅色閃爍。如果充電盒已完全耗盡電量，可以透過 USB-C 連接埠將充電盒連接到電源，在為固定好的發射器和接收器充電的同時為充電盒充滿電。 連接 相機 您可以使用隨附的 TRS 轉 TRS 線纜透過 3.5 毫米 TRS 輸出接口連接 Wireless PRO 的接收器，或者如果您的相機有 USB 音訊輸入接口，可以使用隨附的 USB-C 轉 USB-C 線纜透過 USB 連接。只需將線纜的一端連接到 Wireless PRO 接收器，另一端連接到相機的音訊輸入介面即可。 如果您使用 3.5 毫米輸出，請先確保輸出增益模式設定為“手動”，這是預設設定。為此，請按住右側導航按鈕，直到循環到「增益模式」畫面，然後按左側導航按鈕循環瀏覽選項，直到找到「手動」，您也可以使用「攝影機預設」增益模式 插入式電源檢測 預設情況下，只要接收器偵測到電源，Wireless PRO 接收器就會在連接的相機開啟或關閉時自動開啟或關閉。請確保在首次開啟相機前關閉接收器，以確保此模式正常運作。您可以透過 RØDE Central 停用此設定。 手機 若要將 Wireless PRO 連接到智慧型手機或平板電腦，請使用隨附的 USB-C 轉閃電線或 USB-C 轉 USB-C 線連接接收器，具體取決於裝置的連接類型。 電腦 您也可以將 Wireless PRO 連接到電腦，並將其用作無線音訊介面。只需使用隨附的 USB-C 轉 USB-C 線將接收器連接到電腦的 USB 端口，然後轉到音頻設置，選擇“Wireless PRO RX”作為輸入設備，即可完成該操作。您還需要在自己使用的所有音訊軟體中執行相同的操作。如果您的電腦只有 USB-A 端口，可以使用 USB-C 轉 USB-A 線。 模式切換 合併模式 在合併模式下，兩個發射器（以及 RX Mic，如果正在使用）合併為單一總和輸出。如果您在現場演示設定中使用 Wireless PRO，或者只使用一個發射器並希望將音訊錄製到錄音設備的兩個通道上，那麼該功能非常有用。 拆分模式 在分割模式下，每個發射器的輸出都會記錄在 Wireless PRO 輸出的單獨通道（左通道和右通道）上。這意味著可以在後製中單獨處理每個通道，非常適合雙人訪談和其他需要對每個音源進行獨立編輯和混音的錄音場景。如果使用連接到接收器 3.5 毫米介面的耳麥麥克風 (RX Mic)，則發射器的音訊將合併到輸出的左通道，而 RX Mic 將路由到右通道。 安全通道模式 啟動安全通道模式後，Wireless PRO 也將輸出比主通道低 -10 分貝的第二音訊通道。此功能在音源突然變得異常響亮而導致音訊剪除的情況下非常有用，因為有了第二通道，也就有了乾淨的備份錄音。安全通道由藍色盾牌圖示表示，僅在合併模式下可用。啟動後，所有輸入（發射器和 RX Mic）將合併到左通道，安全通道將輸出到右通道。 增益模式 手動模式 這是預設模式，設計用於為相機/攝影機和其他類似設備提供適當的增益電平，從而在音量適中的情況下錄製清晰的錄音。您可以以 3 分貝為增量調整增益電平（請參閱“調整輸出增益電平”一節了解更多）。 相機/攝影機預設模式 選取該模式後，您可以在已載入至 Wireless PRO 中的任何相機/攝影機預設之間循環切換。有關加載相機/攝影機預設的更多信息，請參閱“在 RØDE Central 中設定相機/攝影機預設”一節。 耳機模式 Wireless PRO 接收器有一個專用的耳機放大器，您可以透過將增益模式變更為「耳機」來啟動它。這樣可以增加輸出電平，以便適合監聽音訊。 注意：耳機輸出增益電平預設為一個較低的值，以確保其始終處於適於聆聽的安全電平。您可能需要增大電平才能清楚聽到音訊。 耳麥模式 與耳機輸出一樣，「耳麥」增益模式不但利用耳機擴大機，還能讓您錄製耳麥麥克風的音訊。 您可以將任何麥克風（例如領夾式麥克風）插入接收器的 RX Mic 輸入端。不過，由於這是 TRRS 連接，您必須使用具有 TRRS 連接器的麥克風（例如SmartLav+）、TRS 轉 TRRS 轉接器（例如SC4） 或 TRS 轉 TRRS 線纜（例如SC7）。 注意： 您需要使用 USB 輸出端來錄製耳麥麥克風的音頻，因為 3.5 毫米輸出端用於插入耳麥。請參閱“音訊路由”一節，了解有關該模式以及 RX Mic 音訊如何路由的更多資訊。 機內錄音導出 直接導出 WAV 若要直接匯出錄音，請先將 Wireless PRO 放入充電盒，然後使用隨附的 SuperSpeed USB-C 線將充電盒連接到電腦。 Wireless PRO 發射器在電腦上顯示為可移動設備，就像其他硬碟或 USB 儲存裝置一樣。您可以在此處快速將錄製的檔案複製到電腦上 配件說明 防風罩 Wireless PRO 配有三個毛茸防風罩。這些防風罩設計用於確保連接牢固，即使在高強度使用的情況下也不會從發射器上脫落。要將防風罩牢固固定，請將防風罩上的兩個白點與接收器上的黑點對齊，然後將防風罩向下推並旋轉以將其鎖定到位。反向操作即可將防風罩拆下 連接外置麥克風 除內建麥克風外，Wireless PRO 發射器還配備了 3.5 毫米輸入端，可連接外置麥克風，例如隨附的領夾式 II 麥克風和RED 視訊麥克風。連接外置麥克風後，外置麥克風將取代內建麥克風，作為輸入來源。 鎖定連接器 兩個發射器上的 3.5 毫米輸入端具有鎖定螺紋，可用於配備鎖定連接器的麥克風，例如隨附的 Lavalier II。使用鎖定連接器，您可以牢固地固定麥克風，以免在使用時不小心將其拔出。只需插入麥克風的 3.5 公釐插孔，然後順時針旋轉金色鎖環，即可將線材固定到位。反向操作即可斷開連線。 MagClip GO Wireless PRO 包裝盒內有兩個MagClip GO 配件，每個發射器一個。透過此配件，可以更靈活地將 Wireless PRO 發射器固定在衣服上。方法很簡單，先將 MagClip GO 固定夾（較大的部件）滑動到 Wireless PRO 固定夾上將其固定，然後將發射器放在衣服上您想將其放置的位置，最後用衣服另一側的磁鐵（較小的部件）將其固定到位。您也可以使用 MagClip GO 將接收器單元固定在磁性表面上，例如配備 MagSafe 的 iPhone。 教學影片 相關資料 說明書 筆試連結

簡介 ZOOM H4n 是一款便攜式錄音機，適合錄製聲音、音樂或採訪。它使用 SD/SDHC 卡儲存，支援 WAV 和 MP3 格式錄音。 主要特點 內建 XY 立體聲麥克風: 麥克風角度可在 90° (聚焦中心) 和 120° (更寬廣音場) 之間調整。  多種錄音模式: STEREO (立體聲)、4CH (四軌道同時錄音)、MTR (多軌錄音)。  外部輸入: 底部有兩個 XLR / TRS 複合接口，可連接外部麥克風或樂器 (如吉他)。 SD/SDHC 卡儲存: 使用 SD 卡儲存錄音，最高支援 32GB。  USB 功能: 可連接電腦作為 SD 讀卡器傳輸檔案，或作為 USB 音訊介面直接錄音到電腦。  供電方式: 可使用 2 節 5 號 (AA) 電池或外接電源供應器。有省電的 STAMINA 模式。 內建喇叭與耳機輸出: 可直接播放或透過耳機監聽。  基本操作 開/關機: 將 SD 卡和電池裝入。向右推住側面電源開關 [POWER] 約 1.5 秒開機，重複操作關機。向左推到 [HOLD] 可鎖定按鍵。 選擇錄音模式: 開機後，機身上的 STEREO / 4CH / MTR 指示燈會亮起一個，顯示當前模式。可按 [MENU] 鍵，用滾輪選擇 "MODE"，再按下滾輪進入選擇。  STEREO: 錄製一個立體聲音訊檔 (可選用內建麥克風或外部輸入 1/2)。  4CH: 同時錄製兩組立體聲音訊檔 (一組來自內建麥克風，一組來自外部輸入 1/2)。  MTR: 多軌錄音模式，可以分軌錄音、疊錄 (Overdub)。 基本錄音步驟: 選擇好錄音模式。 選擇輸入來源：按下 [MIC] 按鈕使用內建麥克風，或按下 [1] / [2] 按鈕使用對應的外部輸入接口。選中的按鈕會亮燈。  按下紅色的 [REC] 按鈕一次，按鈕開始閃爍，進入「錄音待機」狀態。 對著音源發聲或演奏，觀察螢幕上的音量表，使用側面的 [REC LEVEL +/-] 按鈕調整到合適的錄音音量 (避免音量表頂端的 "OVER" 燈亮起)。  再次按下 [REC] 按鈕，按鈕恆亮，開始正式錄音。  按下 [STOP] (停止) 按鈕結束錄音。 播放錄音: 按下 [►/►►] (播放) 按鈕可播放最後錄製的檔案。或按 [MENU] 旁邊的 [FOLDER/FILE] 按鈕 (或 MENU -> FILE) 瀏覽資料夾和檔案，用滾輪選擇檔案後按播放鍵。  調整播放音量: 使用側面的 [VOLUME +/-] 按鈕。 重要設定 錄音格式/品質: 按 [MENU] -> REC -> REC FORMAT (或按數字鍵 4 快捷鍵)，選擇 WAV 或 MP3 及想要的取樣率/位元深度 (例如 WAV 44.1kHz/16bit 是 CD 品質)。 幻象電源 (+48V): 如果使用需要供電的電容式麥克風 (通常接 XLR)，需開啟此功能。按 [MENU] -> INPUT -> PHANTOM -> 選擇 +24V 或 +48V -> 按下滾輪確認。 插入式電源 (Plug-in Power): 如果使用需要少量供電的小型麥克風 (通常接 3.5mm 輸入孔，需另購轉接頭接到 XLR/TRS)，需開啟此功能。按 [MENU] -> INPUT -> PLUG-IN -> ON。  低切濾波 (Lo Cut): 減少風聲或低頻噪音。按 [MENU] -> INPUT -> LO CUT -> 選擇合適的頻率 (如 80Hz)。 預先錄音 (Pre Rec): 可以錄下按下 REC 鍵前 1-2 秒的聲音，避免錯過開頭。按 [MENU] -> REC -> PRE REC -> ON。 USB 連接 用 USB 線連接 H4n 和電腦。  H4n 螢幕會顯示 USB 選單。 選擇 STORAGE：H4n 變成讀卡器，可在電腦上讀取/複製 SD 卡內的檔案。 選擇 AUDIO I/F：H4n 變成 USB 音訊介面，可作為電腦的麥克風輸入或音訊輸出裝置。需選擇取樣率 (如 44.1kHz) 並按 CONNECT。  其他常用功能 格式化 SD 卡: 清除 SD 卡所有內容，建議新卡使用前或出問題時操作。按 [MENU] -> SD CARD -> FORMAT -> YES。  內建效果器 (MTR 模式): 提供多種效果，尤其適合吉他。按 [MENU] -> EFFECT。  調音器 (Tuner) / 節拍器 (Metronome): 方便樂手使用。按 [MENU] -> TOOL -> TUNER / METRONOME。  播放速度調整: 可在 50% - 150% 範圍內調整播放速度。按 [MENU] -> TOOL -> SPEED。  相關連結 中文說明書 H4n 設備考試（注意除筆試外仍有實作題）

【使用方式】 器材配置 正面，4channel加一master，左右聲道訊號表 左側，四孔麥克風音源輸入 右側，左右聲道輸出，監聽輸出孔，電源輸入，電源選擇 電源：可於右側選擇電池或外接電源，右側POWER鈕選擇BATT電池、EXT外接電源 音源輸入：左側四孔接上麥克風，下方兩開關分別為訊號放大與PhantonPower 調整音量：正面四顆鈕為雙層鈕，可以分別調整該軌音量與左右聲道平衡。Master控制總輸出 音量 Limiter：抑制爆音，效果不明顯 HPF：去除雜音，效果不明顯 音源輸出：左右Output或MiniphoneStereo輸出 Monitor：可接喇叭或耳機監聽，可選擇左右聲道與調整音量 標準音與面板麥克風：Master扭下方SLATEMIC長按即可使用內建麥克風。1KHzTone即標準 音 PS. 附件麥克風為全指向性麥克風，採訪時置於桌上即可，並請小心使用勿碰撞 相關連結 AXDENFMX-42筆試連結

【使用方式】 開機之後進入主畫面。 錄音：按下側邊面板的錄音鍵，檢查秒數是否有在跑，以及是否為雙聲道。 停止錄音：錄音進行中若要停止錄音，長按停止鍵，主畫面上會出現「StopRecord」的圖示。 試聽錄音成果：快轉鍵選擇欲試聽的檔案，找到檔案並接上耳機，按下播放／暫停鍵即可試 聽。 刪除檔案：快轉鍵選擇欲刪除的檔案，長按「Disp鍵」後，主畫面上會出現新的選單，點選所需 的刪除功能，或選擇「Cancel」回到上一頁。 等待主畫面上「PoweringOff」跑完即可關機。 【其他功能】 選擇儲存檔案的資料夾 按「File 鍵」即可進入新的選單畫面，快轉鍵選擇欲儲存檔案的資料夾，按下播放／暫停鍵後，該資 料夾右方會出現米字記號「*」，即為選擇完畢，如要回到上一層，則再按一次「File鍵」。 AGC錄音 Menu選單裡的「AGC」為可調整環境錄音的功能，若近距離錄音關閉AGC，能有效阻隔周圍雜音， 人聲講話相對清楚，而若近距離錄音開啟AGC，則會把周圍的環境音一起錄進去；反之，或遠距離 錄音關閉AGC，周圍和人的聲音都會比較小，而若遠距離錄音開啟AGC，周圍和人的聲音則又會一 起變大。 相關連結 NAGRA筆試連結

【功能介紹】 （正面） 1. 遙控指令接收器 2. 喇叭 3. 內鍵mic 4. 螢幕 5. 充電指示燈（燈暗後可卸除電源） 6. 音量過大指示燈 7. HOME 8. MENU 9. Loop Key（設定反覆播放） 10. 快速鍵（開啟quicktag或是刪除） 11. 12. 倒轉鍵／選取上一個 快轉鍵／選取下一個 13. ■停止鍵 14. 播放／停止 15. ●錄音鍵 16. Auto REC 17. ENTER 18. 滾輪 （反面） 36. Mic 音量調整 37. Auto gain control 38. +48 V 39. 喇叭開關 【使用方式】 開關機： 1. 按機身側邊的POWER鍵，可完成開機 2. 長按POWER鍵可關機 錄音： 1. 按下MENU鍵開啟目錄 2. 用滾輪選RECSETTING，並按下ENTER鍵 3. 調整FORMAT（格式），可選擇MP3或是wav檔 ※注意：wav檔佔用容量較大，可錄音的總長度也會相對減少 4. 在SAMPLE項目調整功率 5. 按下●錄音鍵，準備錄音 6. 先將機身反面的micgain調整到M，試音，注意正面的音量指示燈是否亮起 7. 再按一次●錄音鍵可以開始錄音。 8. 錄音時，按●錄音鍵或是PLAY鍵可暫停錄音 9. 按■結束錄音 10. 在錄音時按下可分割成一個新的檔 相關連結 Tascam DR-100筆試連結

【使用方式】 1. 開機：長按開關／Home鍵，開機並進入主畫面。 2. 錄音：按下「Menu」選擇「RecSetting」即可調整錄音設定，再按一次「Menu」可返回上一層。按 一下Record[⬤]進入預備錄音狀態，可檢查聲音是否流入機器，再按一次Record[⬤]即開 始錄音，檢查秒數是否有在跑，以及是否為雙聲道。若在錄音中按下Record [ ⬤]，則能暫停錄音，再按一次可繼續錄音。 3. 停止錄音：若要停止錄音，則按下開關／Home鍵停止錄音。 4. 試聽錄音成果：按下「Menu」選擇「PlaySetting」即可調整播放設定或選定欲儲存的資料夾。 進入「Browse」後選擇欲試聽的檔案，按下播放[ ]後即可回放。 5. 刪除檔案：在「Browse」裡選擇欲刪除之檔案後，按下「Quick鍵」出現彈跳視窗，選擇 「Delete」即可刪除該檔案。 6. 關機：長按開關／Home鍵即可關機 相關連結 Tascam DR-05筆試連結

【使用方式】 欲播放任一器材，在MIXER上找到對應器材，將GAIN（粗調）轉開，MST按下，推軌即可播放。 【其他功能鍵介紹】 MST總輸出：等於一般MIXER的ON  PHANTOM+48V：如使用電容式麥克風需切到ON，在接線孔的後面一個小小的卡鎖。若切到 ON，燈會亮

簡介 EVO 4 配有非常直覺的使用者介面，可以增強錄音時的效率，捕捉麥克風和樂器動態，將訊號完美的錄製進電腦編輯。 EVO 4 結合了領先的技術性能以及高音質，不管是針對初學者或專業人士，都是非常理想的錄音介面，有了它，除了錄音也可以使用在直播，因為他有非常方便的 Loopback 功能，小小一台，滿足各種錄製需求。EVO 4以 Audient 公司超過 20 年的音訊硬體設計經驗為基礎，可為使用者提供更優質的錄音介面，創造更加無與倫比的音頻質量。 完整說明書 主要功能概覽：  智能增益 (Smartgain):按下綠色按鈕，選擇要設定的輸入軌 (1 或 2)，再按一次綠色按鈕，然後開始彈奏或唱歌，EVO 4 會自動幫你設定好理想的輸入音量。 輸入音軌 (1 / 2): 按下按鈕選擇對應的輸入軌，搭配大旋鈕可手動調整音量 (Gain)。長按可將該軌靜音。 監聽混音 / Pan (Monitor Mix / Pan): 按下按鈕啟用，搭配大旋鈕調整你想聽到多少「直接輸入的聲音」 (逆時針) vs 「電腦輸出的聲音」 (順時針)。這有助於錄音時避免延遲感。長按此鈕再轉動旋鈕，可以調整輸入訊號在監聽中的左右位置 (Pan)。 48V 幻象電源: 按下按鈕，為需要供電的電容式麥克風提供 +48V 電源。需先選擇要開啟的輸入軌 (1 或 2)。 音量旋鈕: 主要的控制旋鈕，用於調整各種音量設定。 輸出音量 (Output Volume): 按下按鈕啟用，搭配大旋鈕調整連接的喇叭或耳機的總輸出音量。長按可將輸出靜音。 基本設定與連接： 連接電腦: 使用隨附的 USB 線將 EVO 4 連接到電腦的 USB 插槽。 macOS: 隨插即用，無需安裝驅動程式。 建議安裝 EVO 應用程式 (從官網下載) 以便更新韌體和使用進階功能。 至「系統偏好設定」>「聲音」，將輸入和輸出裝置都選擇為 EVO 4。 [Image 5] Windows: 需要安裝驅動程式。請至 EVO 官網下載頁面下載並執行安裝檔。 [Image 6] 安裝完成後，至「控制台」>「硬體和音效」>「聲音」。 [Image 7] 在「播放」分頁中，找到 "EVO 4 Main Output 1/2"，點擊它並選擇「設定為預設裝置」。 iOS / iPadOS: iPad Pro (USB-C): 使用 USB-C 對 USB-C 線直接連接即可。 iPhone / iPad (Lightning): 需要 Apple 相機連接套件 + 帶電源的 USB Hub。連接順序：裝置 > 相機套件 > USB Hub (插電) > EVO 4。 [Image 8] 硬體連接與功能： 麥克風/Line 輸入 (背面):  使用 XLR 線連接麥克風。 使用 TRS (6.3mm 立體聲) 接頭連接 Line 電平設備 (如鍵盤、混音器)。 按下 1 或 2 按鈕，搭配大旋鈕調整輸入增益 (Gain)。 樂器輸入 (正面):  使用 TS (6.3mm 單聲道，像吉他導線那種) 接頭直接連接電吉他或貝斯。 連接此輸入時，會自動取代背面輸入 1 的訊號。 監聽輸出 (背面): 使用 TRS (6.3mm) 線連接到主動式監聽喇叭或擴大機。 耳機輸出 (正面):  連接你的監聽耳機。 智能靜音: 插入耳機時，背面的監聽輸出會自動靜音。  立體聲鏈接:  同時按下 1 和 2 按鈕，可以將兩個輸入軌的增益連動調整，適用於錄製立體聲訊號。 軟體功能 (EVO App):  Loopback (回送): 讓你可以錄下電腦內部播放的聲音 (例如：直播時的背景音樂、遊戲聲音)。 設定步驟 (簡化): 在電腦的聲音設定 (Mac: Audio MIDI 設定 / Win: 聲音控制台或特定軟體內，將聲音輸出指向 "Loopback 1/2"。 在 EVO 應用程式選單中，將 "Set Loopback Source" (設定回送訊源) 選為 "Loopback Send"。 在你的錄音或直播軟體中，將音訊輸入選擇為 "Loopback 1+2" (或 Input 3+4)。 韌體更新:在 EVO 應用程式選單中選擇 "Check for Updates" (檢查更新) 來更新 EVO 4 的內部軟體。 教學影片 相關連結 EVO 4設備考試（注意除筆試外仍有實作題）

H6簡介 H6 為攜帶型錄音機，每一台由一個黑色塑膠殼包裝，內含配件如圖，每次借用時須清點器材是否齊全，並確定各配件保護套是否存在。 本機每次使用需要4顆3號電池(AA)(建議使用鹼性電池) 除機頭可以有兩種麥克風替換外，其左右側各有二XLR輸入源 配件表： H6 本體 麥克風罩 2GB Micro SD SD轉接卡 (附一記憶卡盒) XY 機頭MIC XY 機頭MIC可以調整其收音範圍之角度，分為90度以及120度，旋轉收音麥 克風即可調整角度 MS機頭MIC MS(Mid-Side)機頭 MIC 為單一指 向，而其左右聲道則直接分為左右 側，接上MSMIC之後，可以透過 滾輪調整指向範圍。 數字越大，其收音範圍越廣，反之 亦然。 註：RAW mode為一特殊模式， 其左聲道將變成中間方向之音 源、右聲道為來自側邊的音源， 須進入電腦後製，來調整其聲音變 成環繞音場。 當要接入或拔出機頭MIC時，請先按下兩側按鍵再將其 接上或拔出，避免毀損。 開機 開機位於機身之左側，於POWER/HOLD邊向上搬動至 螢幕亮起即為開機。 注意：請先確認街上所有需要之輸入音源後再開機，以降低器材損壞之機率。 錄音格式設定 點選Menu→Rec→Rec Format 本錄音機有相當多的錄音格式可以設定，包含 WAV、mp3等格式(如附圖) 本錄音機最高之錄音格式為WAV 96kHz/24bit 通常影視聲音剪輯取樣為 WAV 48kHz/16bit 介面介紹 其上半部可以接上一種機頭麥克 風，並含有四格XLR input，請勿直 接接上電吉他等樂器，須透過效果 器或混音器在接上本錄音機。 圓盤可以直接調整輸入音量 若是接上一台Mixer或是以些調音 過之設備，則須將PAD調整到-20， 以調整標準音量到4dB。 需要錄音L/R、Input 1~4時，請按 右圖下排1~4按鈕，並看到紅燈亮 起即可。 若要單獨監聽某一音軌，按住及音 軌的按鈕之其亮橘燈即可監聽某一單獨 音軌。 錄音 按下圓點(Record button)即開始錄音，錄音狀 態中，可選擇按下暫停(Pause)、或是停止錄音 (Stop button) 預錄模式：開啟之後可以在按下錄音鍵 前的兩秒也有錄音至檔案內。 開啟方式如下： Menu→REC→Pre Rec→調整On/ Off 幻象電源(Phantom Power) 有的設備輸入請勿先幻象電源，再透過 下列方式調整 將所有設備接上→開機→Menu→Input&Output→Phantom→ On/Off：可以選擇Input1~Input4 或是全部(All)的幻象電源是否開啟，開機前 請先將全部調整至Off Voltage：可以調整其伏特數，分為+12V、+24V、+48V 回放音檔 按下播放即可播放最新錄音檔案，若要選取單一檔案，則使用下一曲、前一曲 按鈕尋找，按下播放鍵即可播放，若需要標記該秒，則按下滾輪即可標記 (Mark)。 此外，進入Menu→Play→Play Mode，可以調整其播放方式，有下列四項 播放單一檔案(Play One) 播放全部檔案(Play All) 重複單一檔案(Repeat One) 重複全部檔案(Repeat All) 調整速率：若要調整播放速率，其方法為Menu→Project Menu→Playback Speed，進入後即可調整回放速率。 AB點回放：要設定於兩時間點回放，其方式如下 Menu→Play→AB Repeat 可用快轉/到退選擇時間點後按下滾輪，即可設定 AB兩點，此時按下Rec 按鈕，即可至播放模式。 備份錄音 (WAV，L/R input限定) 本機可以錄下一個備分錄音檔案，該檔案音量會在-12dB以下，當原先檔案若有些狀況時，可以使用此備份檔 可在Menu→Rec→Backup Rec調整 其檔案名稱會在後面增加BU，以代表備份檔案。 重新錄音在同一檔案上(WAV 限定) 可以在同音檔號之錄音檔重新錄音 Menu→Project Menu→Overdub 按住要輸入之音軌按鍵直到紅燈亮起，之後錄音方式與錄音一樣。 混音 H6內部有為小混音器，為於 Menu→Project Menu→ Project Mixer 即可挑整相關數值 包含：Pan、Level、Pitch 等 等。 混合成一音檔(WAV限定) 同一個序號的檔案，可以混合成一個音檔(WAV or Mp3)，其方法為Menu→ Project Menu→Mixdown 在Select Format 可以選擇格式 按下Execute可以直接混合成一個檔案。 標準化音量(WAV限定) 若錄音音量太小，可以透過標準化音量拉大整體 音量 Menu→Project Menu→Edit→Normalize 可以選擇要要標準化之音軌，確定之後，即可以 提高音量。 重建專案 或有檔案遺失或是無法調整，則可以嘗試重建專案 Menu→Project Menu→Rebuild，即可重新建立專案 建立聲音備忘 若需要備忘，則可利用錄音鍵力聲音備忘，其方法為： Menu→Project Menu→Voice Memo→按下錄音鍵，即可直接錄音 錄音方式為使用機頭MIC錄音，檔名為VM結為的Mp3檔案。 音量單位指示器 可以開音量單位指示器已確認音量，方法為： Menu→Input&Output→VU Meter 即可進入音 量單位指示器 記憶卡性能測試 可以確認H6是否能順利紀錄檔案至記憶卡內， 方法為： Menu→SD CARD→Performance Test，即可顯 示測試結果 標準音輸出至外部裝置 當開始錄音或結束錄音時，H6可以輸出一個標準音給予其他器材，並同時錄至 於檔案中，以利後製聲影同步，其方法如下： Menu→Rec→Sound Marker Mode：可以設定成開始錄音時給予訊號，或是開始與結束錄音時都給予一訊號 輸出。 Sound：可以設定訊號模式Sine wave 為標準音，建議使用此選項 Level：調整其訊號音量。 教學影片 相關連結 ZOOM H6設備考試 (注意除筆試外仍有實作題）
